Тензодатчики: виды и принцип действия

Тензодатчик – это измерительный прибор для определения веса. Действие тензометрического датчика основывается на деформировании чувствительного элемента, который изгибается либо сжимается при приложении к нему механической нагрузки. Пропорционально изменению формы возрастает либо падает сопротивление нанесенных на него тензорезисторов. В продаже на сайте https://www.tenso-m.ru/tenzodatchiki/ представлены различные виды тензометрических датчиков.

Принцип действия

В основе работы прибора лежит закон Гука, в соответствии с которым деформация материала пропорциональна приложенной силе. Измерение осуществляется следующим образом:

1. Чувствительный элемент – упругая тонкая пленка либо проволока, закрепляемая на контролируемой поверхности – деформируется.
2. В случае его удлинения длина его возрастает, поперечное же сечение уменьшается, в результате чего растет сопротивление, при сжатии все происходит наоборот.
3. Происшедшие изменения подлежат преобразованию в виде электрического сигнала.
4. Полученный сигнал подвергается усилению, обработке.

На основе результатов обработки рассчитывается приложенная нагрузка.

Разновидности

Существуют различные виды тензометрических датчиков:

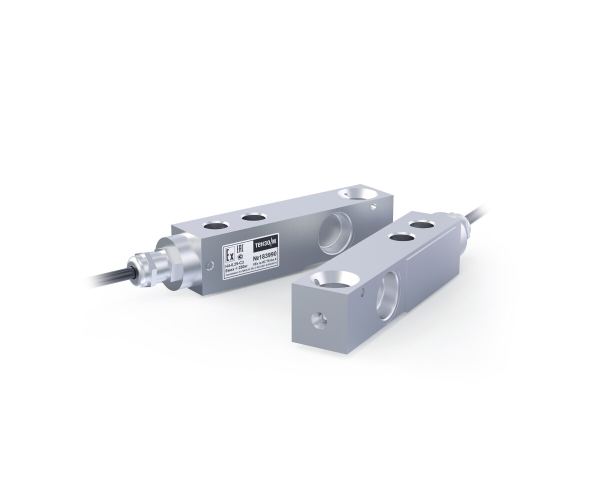

• балочного типа (консольные) представляют собой плоскую балку с низким профилем, работающую на изгиб и сдвиг, применяются в конвейерных и платформенных весах;
• «SINGLE POINT» – приборы, воспринимающие нагрузку в одной точке, задействуются в фасовочном оборудовании, применяются для взвешивания емкостей в лабораторных помещениях;
• сжатия мембранного типа – работают на скручивание, предназначены для систем, требующих высокой точности;
• сжатия типа колонна – наиболее чувствительны к сжатию, задействуются в оборудовании с большой грузоподъемностью.

Для изготовления тензодатчиков применяются разные материалы, включая легированную и нержавеющую сталь, а также алюминий.

Сфера применения

Приборы данного типа задействуются во многих механизмах, где необходимо отследить реакцию на физические воздействия:

• электронные весы разных модификаций;
• анализ параметров движения при испытаниях транспортных средств;
• отслеживание движения конструктивных элементов и оснований в сейсмическом оборудовании;
• измерение давления в механических и гидравлических системах;
• измерение крутящего момента при техническом обслуживании и настройке оборудования в машиностроении.

Таким образом, тензодатчики находят применения во многих сферах.
