Цилиндрические и червячные редукторы: как выбрать тип передачи для промышленного привода

В промышленном оборудовании редуктор выполняет одну из ключевых задач — изменяет частоту вращения и передает на рабочий механизм требуемый крутящий момент. Без правильно подобранного редуктора электродвигатель может работать в неподходящем режиме: скорость будет слишком высокой, момент недостаточным, а нагрузка на приводные элементы — выше расчетной.

На практике при подборе часто сравнивают два распространенных типа: Редукторы цилиндрические и Червячные редукторы. Оба варианта применяются в промышленности, но отличаются конструкцией передачи, компоновкой валов, диапазоном передаточных чисел, особенностями монтажа и условиями обслуживания. Поэтому выбор должен основываться не на общем названии, а на параметрах конкретного привода.

Зачем нужен редуктор в приводе

Электродвигатель обычно выдает вращение с высокой частотой. Рабочему механизму во многих случаях требуется другое сочетание параметров: меньшая скорость и больший крутящий момент. Редуктор решает эту задачу за счет зубчатой или червячной передачи. На вход поступает вращение от двигателя, а на выходе получается режим, подходящий для машины, конвейера, подъемного узла, тележки, мешалки или другого оборудования.

При этом редуктор нельзя выбирать только по мощности двигателя. Мощность показывает энергетическую возможность привода, но для механики важны еще момент на выходном валу, передаточное число, частота вращения, режим нагрузки, положение установки и допустимые нагрузки на валы. Если эти параметры не совпадают с условиями работы, редуктор может перегреваться, шуметь, вибрировать или преждевременно изнашиваться.

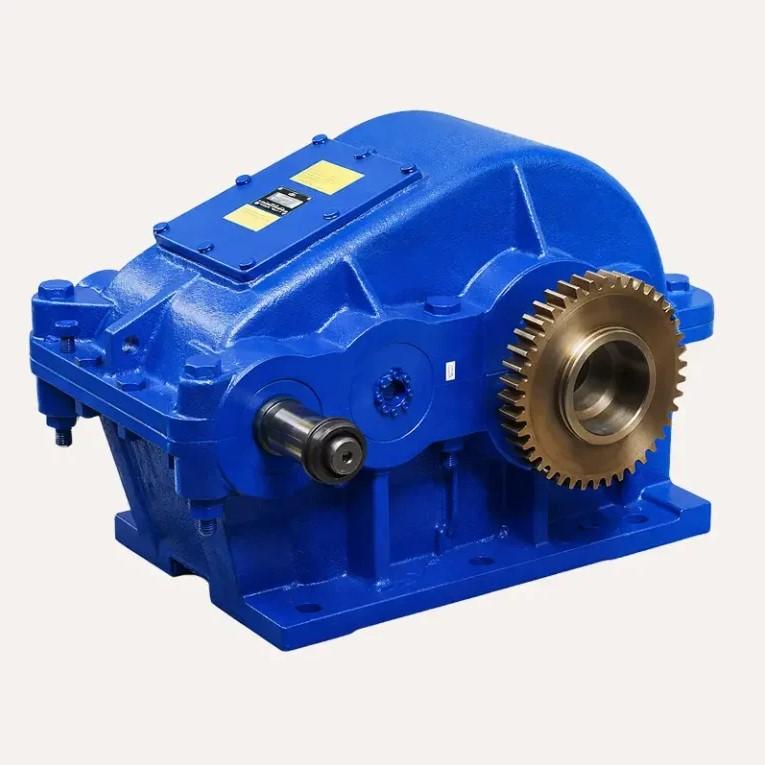

Что представляют собой цилиндрические редукторы

Цилиндрический редуктор использует цилиндрические зубчатые колеса. Передача вращения в таком узле происходит через одну или несколько ступеней зацепления. В промышленном оборудовании применяются одно-, двух- и трехступенчатые исполнения, а также разные варианты расположения валов, корпуса и крепления.

Цилиндрическая схема хорошо подходит для приводов, где требуется надежная зубчатая передача с понятной компоновкой и предсказуемыми расчетными параметрами. Такие редукторы подбирают по передаточному числу, допустимому крутящему моменту, частоте вращения входного вала, массе, размерам валов и способу установки.

В зависимости от серии цилиндрические редукторы могут применяться в приводах общего назначения, подъемно-транспортном оборудовании, механизмах передвижения кранов и крановых тележек, а также в других машинах, если их параметры соответствуют расчетной нагрузке. Для конкретной модели обязательно проверяют типоразмер, вариант сборки и климатическое исполнение.

Особенности червячных редукторов

Червячный редуктор работает на основе червячной пары. В передаче участвуют червяк и червячное колесо, за счет чего формируется своя компоновка валов и характер работы привода. Такой тип передачи выбирают там, где конструкция оборудования рассчитана на червячную схему и требуются соответствующие параметры скорости и момента.

Червячные редукторы и мотор-редукторы часто применяются как приводные узлы общего назначения. Для них важно учитывать не только передаточное отношение, но и тепловой режим, смазку, нагрузку, направление вращения, расположение червячной пары и монтажное положение. Недостаток масла, перегрузка или нарушение центровки могут быстро привести к перегреву и повышенному износу.

В червячной передаче большое значение имеет состояние смазки. При работе контактные поверхности испытывают трение, поэтому нужно контролировать уровень масла, отсутствие течи через уплотнения, чистоту отдушины и температуру корпуса. Если появляется неравномерный шум, стук, вибрация или нагрев выше нормы, привод следует остановить и проверить.

Чем цилиндрический редуктор отличается от червячного

Главное различие — тип передачи. В цилиндрическом редукторе вращение передается через цилиндрические зубчатые колеса. В червячном — через червяк и червячное колесо. Из этого следуют отличия в компоновке, характере нагрузки, требованиях к смазке, вариантах монтажа и подборе.

Цилиндрические редукторы чаще выбирают для приводов, где конструкция предусматривает зубчатую передачу с параллельными или определенным образом расположенными валами. Они удобны для подбора по типоразмеру, моменту, передаточному числу и частоте входного вала. В паспортах таких редукторов обычно отдельно указываются номинальные и фактические передаточные числа, крутящие моменты, масса и объем масла.

Червячные редукторы выбирают, когда требуется именно червячная схема передачи. Здесь особенно важно учитывать расположение валов, режим включения, нагрев, смазку и допустимую нагрузку. Универсальной замены одного типа другим нет: цилиндрический и червячный редуктор могут решать похожую задачу по снижению скорости, но конструктивно они не равнозначны.

Какие параметры нужны для выбора

Для подбора редуктора сначала определяют требуемую частоту вращения выходного вала. Это скорость, с которой должен работать исполнительный механизм. Затем рассчитывают крутящий момент. Он должен быть достаточным для запуска, движения и работы механизма под нагрузкой.

Далее выбирают передаточное число. Оно показывает, во сколько раз редуктор изменяет частоту вращения. Важно учитывать, что у некоторых редукторов номинальное и фактическое передаточные числа могут немного отличаться, поэтому для точного расчета используют данные конкретной модели.

Также нужны частота вращения входного вала, тип нагрузки, наличие реверса, длительность работы, количество пусков и остановок, условия окружающей среды, температура, запыленность, положение установки, размеры входного и выходного валов, способ крепления и допустимые консольные нагрузки.

Если редуктор подбирается на замену, желательно знать полное обозначение старого изделия. В нем обычно зашифрованы серия, типоразмер, передаточное число, вариант сборки, исполнение выходного вала, климатическое исполнение и категория размещения. Часто именно отсутствие полного обозначения приводит к ошибкам при заказе аналога.

Режим нагрузки и направление вращения

Редуктор может работать при постоянной или переменной нагрузке. В одних приводах нагрузка действует в одном направлении, в других требуется реверс. Также различается режим работы: длительный, повторно-кратковременный, с периодическими остановками или с частыми пусками.

Эти условия нужно учитывать до выбора типоразмера. Один и тот же редуктор может подходить для спокойного режима и не подходить для привода с частыми перегрузками. Если нагрузка меняется, вал вращается в обе стороны или оборудование работает циклами, требуется запас по расчетным параметрам и проверка допустимого режима.

Для некоторых крановых и вертикальных редукторов дополнительно важны положение установки и продолжительность безостановочной работы. Для мотор-редукторов учитывают еще мощность электродвигателя, частоту выходного вала, напряжение питания и монтажное исполнение.

Почему важны монтаж и соосность

Даже правильно выбранный редуктор может работать неправильно, если он установлен с нарушениями. Основание должно быть жестким, крепеж — затянутым, а валы редуктора и рабочей машины — сцентрированными. Несоосность вызывает повышенную вибрацию, дополнительные нагрузки на подшипники и муфты, шум и ускоренный износ.

Перед монтажом проверяют посадочные поверхности, размеры валов, наличие доступа к пробкам залива, контроля и слива масла. Если редуктор установлен так, что невозможно проверить уровень смазки или слить масло, обслуживание станет затруднительным, а риск повреждения узла возрастет.

Особенно внимательно нужно относиться к замене редуктора на аналог. Внешне похожие модели могут отличаться длиной вала, диаметром, шпоночным пазом, вариантом сборки, расстояниями между крепежными отверстиями и положением корпуса. Поэтому перед заменой сравнивают чертежи и присоединительные размеры.

Смазка и обслуживание

Перед первым пуском редуктор должен быть заправлен маслом или другим смазочным материалом, если это предусмотрено конструкцией. Работа без смазки недопустима: зубчатые передачи, червячные пары и подшипники должны работать с нормальной масляной пленкой.

После начального периода эксплуатации часто выполняют первую замену масла. Это помогает удалить продукты приработки зубчатых передач. Далее обслуживание проводят по регламенту: контролируют уровень масла, отсутствие течи, равномерность шума, температуру корпуса, затяжку болтов и состояние соединения с рабочей машиной.

При течи масла проверяют уплотнения и отдушину. При перегреве — нагрузку, уровень масла и состояние подшипников. При вибрации — соосность валов и жесткость основания. При стуках — состояние подшипников и зубчатых элементов. Продолжать работу при явных признаках неисправности нельзя.

Как выбрать между цилиндрическим и червячным редуктором

Если оборудование уже рассчитано на конкретный тип передачи, выбор начинают с него. Замена цилиндрического редуктора на червячный или наоборот без перерасчета привода нежелательна. Нужно проверить компоновку, направление валов, момент, скорость, крепление и условия работы.

Цилиндрический редуктор выбирают, когда привод рассчитан на зубчатую цилиндрическую передачу, требуются соответствующие передаточные числа, момент и монтажное исполнение. Червячный редуктор выбирают, когда нужна червячная схема с ее компоновочными особенностями и рабочими параметрами.

В обоих случаях правильный подбор начинается с задачи, а не с названия серии. Нужно понимать, какой механизм приводится в движение, какая скорость требуется на выходе, какой момент нужен, как часто будет работать привод, возможен ли реверс, где установлен редуктор и какие ограничения есть по габаритам.

Итог

Цилиндрические и червячные редукторы применяются для изменения частоты вращения и крутящего момента в промышленном приводе. Они решают похожую задачу, но имеют разную конструкцию передачи, разные требования к монтажу, смазке и подбору.

Чтобы редуктор работал стабильно, нужно учитывать тип передачи, передаточное число, крутящий момент, частоту входного и выходного вала, режим нагрузки, направление вращения, монтажное положение, размеры валов и условия эксплуатации. Такой подход позволяет подобрать узел, который соответствует рабочей машине и не выходит за пределы допустимых нагрузок.
